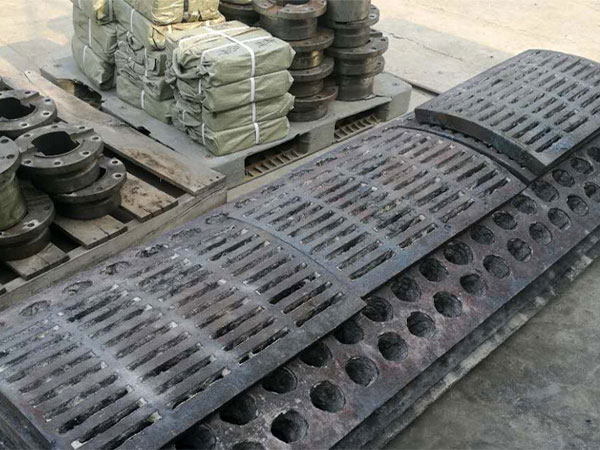

选矿厂的磨矿任务随着社会资源需求的增加和原矿品位的降低而日益繁重。制砂机以其处理能力大、单位矿石磨矿成本低、磨矿工艺简单和自动化管理等优点，成为现阶段磨矿设备发展的主流。衬板能保护磨筒内壁，影响研磨介质的运动规律。常规的比例放大原理存在着很大的缺点，在大型制砂机衬板的生产设计过程中，为了提高其加工效率，人们探索出合适的衬板形状。
因此，采用离散单元法研究了衬板形状对制砂机介质运动规律、功率及能源分布的影响。分析了矩形、梯形和波纹衬板在冲击下的运动速度及适用范围。我们通过研究发现：
衬板的形状对介质的运动状态有较大的影响。长方形衬板的外层钢球做抛出运动，内层钢球做抛出运动；梯形衬板，介质主要做抛出运动，每层钢球做抛出运动；波浪衬板，介质主要做抛出运动，但抛出高度很小。相同速度下，不同形状的衬板的功率变化很大。
材料的破碎是由于介质的碰撞而引起的。颗粒直径越大，碰撞也会被破坏。这时瓦楞衬板的研磨效率更高；当粒度较大时，只有高能源冲击才能粉碎矿石，低能源冲击只能产生热量。这时矩形和梯形衬里效果更好。
